Ekipman Bilgisi:
1 adet SA-516 Gr.70 + RLCS FLASH COOLER PRE-CONDENSER (Ø1818 x 9150mm , Toplam Ağırlık: 6 ton/ad.)
1 adet SA-516 Gr.70 + RLCS FLASH COOLER CONDENSER (Ø1818 x 9950mm , Toplam Ağırlık: 7 ton/ad.)

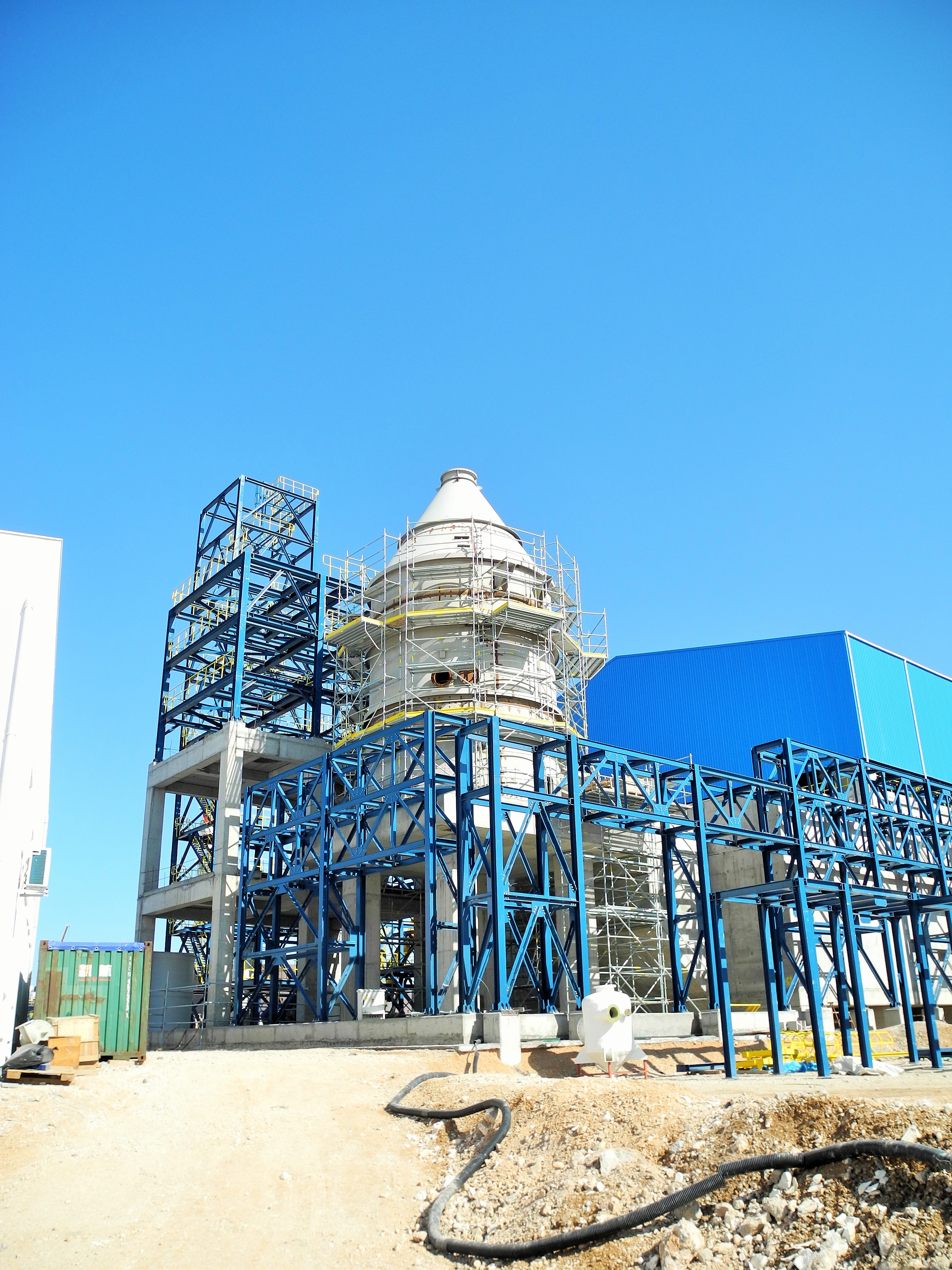

1 adet SA-516 Gr.70 + RLCS LOW LEVEL FLASH COOLER (Ø7734 x 16092mm , Toplam Ağırlık: 89 ton/ad.)
1 adet SA-516 Gr.70 + RLCS DIHYDRATE FILTER CONDENSER (Ø1218 x 5050mm , Toplam Ağırlık: 3 ton/ad.)
1 adet SA-516 Gr.70 + RLCS DIHYDRATE FILTER ACID TRAP (Ø3218 x 6650mm , Toplam Ağırlık: 7 ton/ad.)

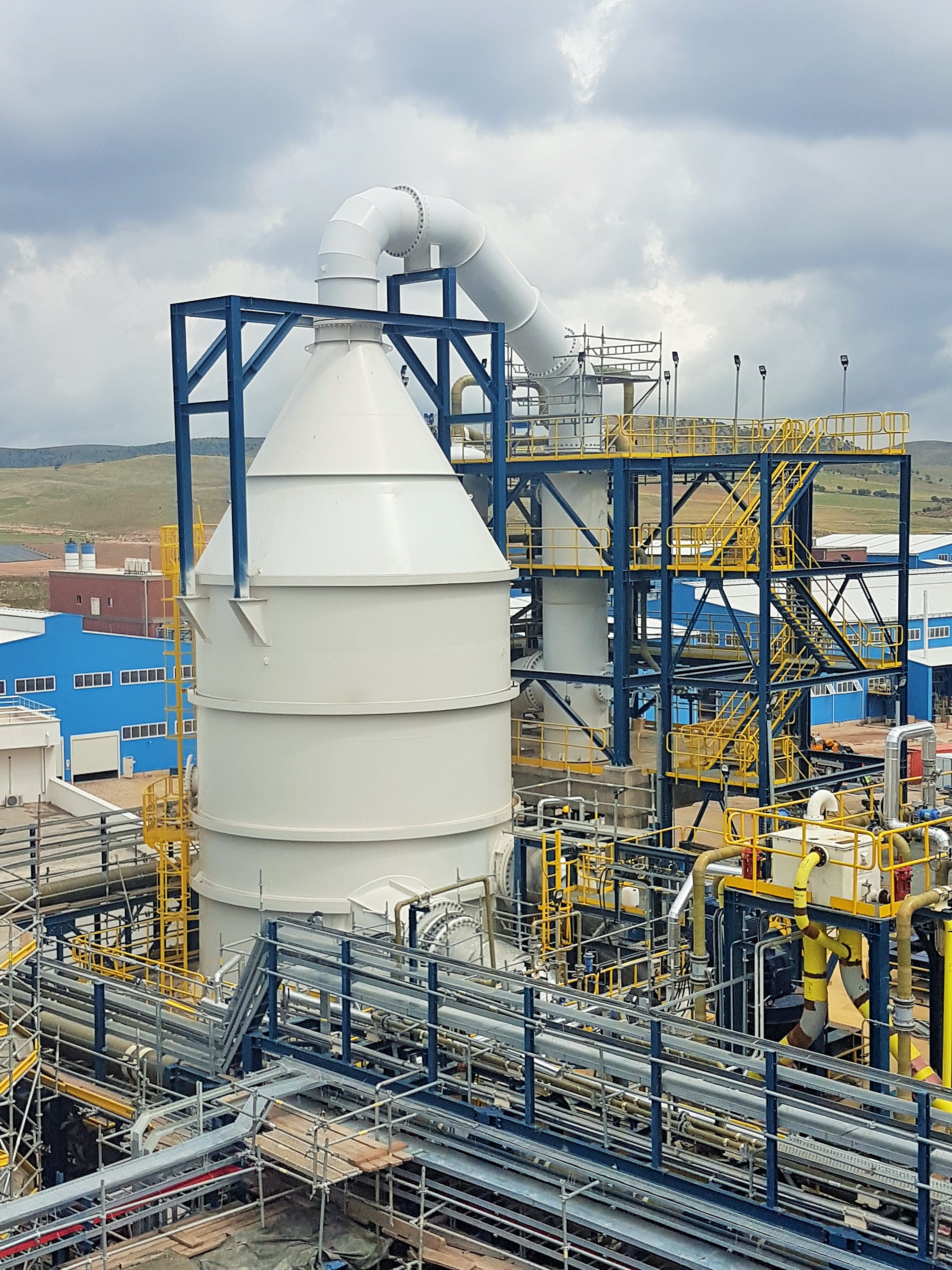

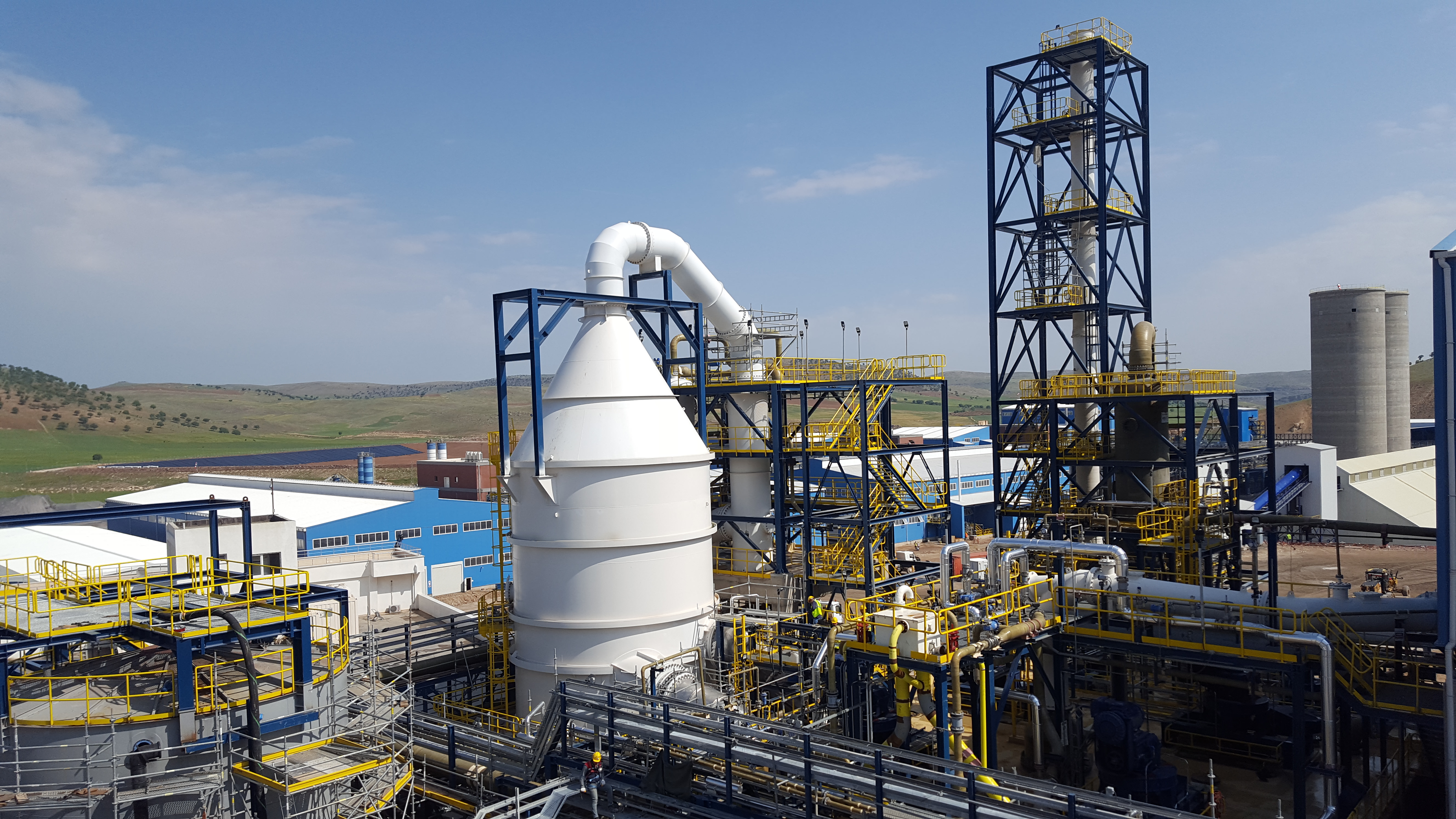

2 adet SA-516 Gr.70 + RLCS FLUORINE ABSORPTION TOWER (Ø1618 x 15050mm , Toplam Ağırlık: 12 ton/ad.)
2 adet SA-516 Gr.70 + RLCS CONCENTRATION CONDENSER (Ø2518 x 12400mm , Toplam Ağırlık: 11 ton/ad.)

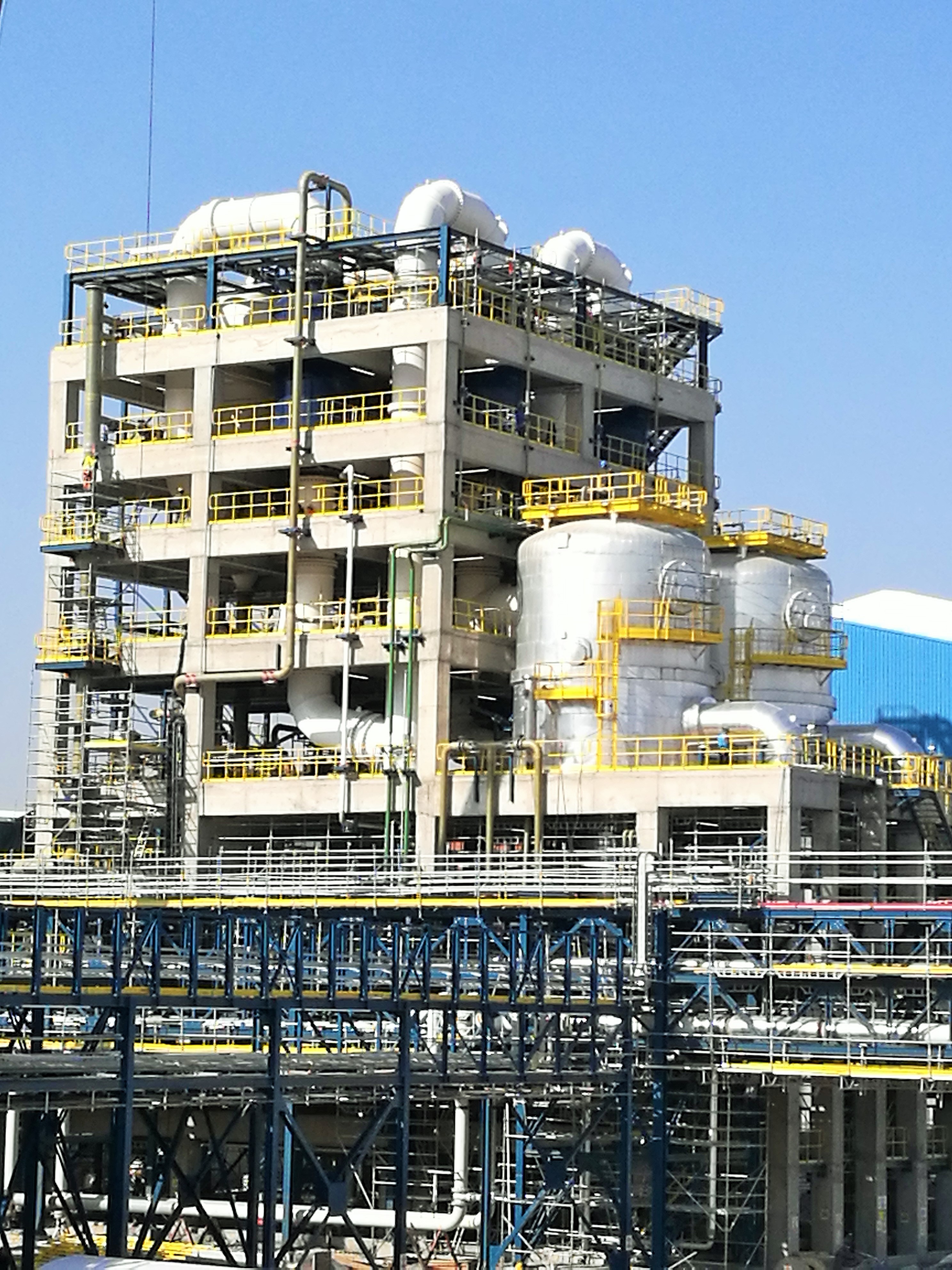

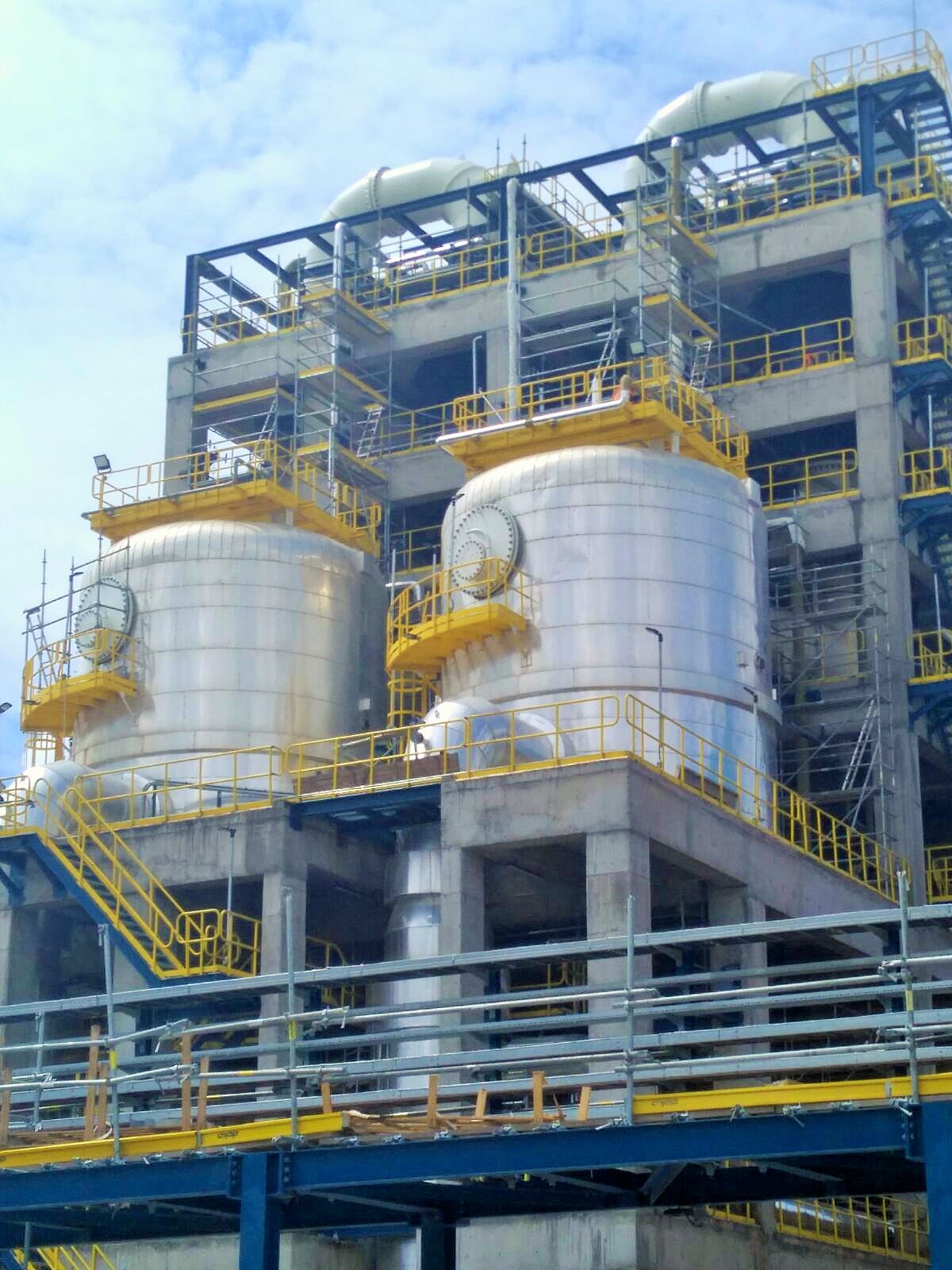

2 adet SA-516 Gr.70 + RLCS EVAPORATOR (Ø6838 x 10390mm , Toplam Ağırlık: 57 ton/ad.)
2 adet SS 316L CONDENSATE RECEIVER (Ø1012 x 3545mm , Toplam Ağırlık: 1 ton/ad.)
2 adet SA-516 Gr.70 + RLCS FLUORINE SCRUBBER SEAL TANK (Ø2210 x 3106mm , Toplam Ağırlık: 3 ton/ad.)
2 adet SA-516 Gr.70 + RLCS/SS 904L TORPEDO (Ø1422 x 7830mm , Toplam Ağırlık: 8 ton/ad.)
1 adet SS 304L DEFOAMER TANK (Ø1510 x 2550mm , Toplam Ağırlık: 1 ton/ad.)

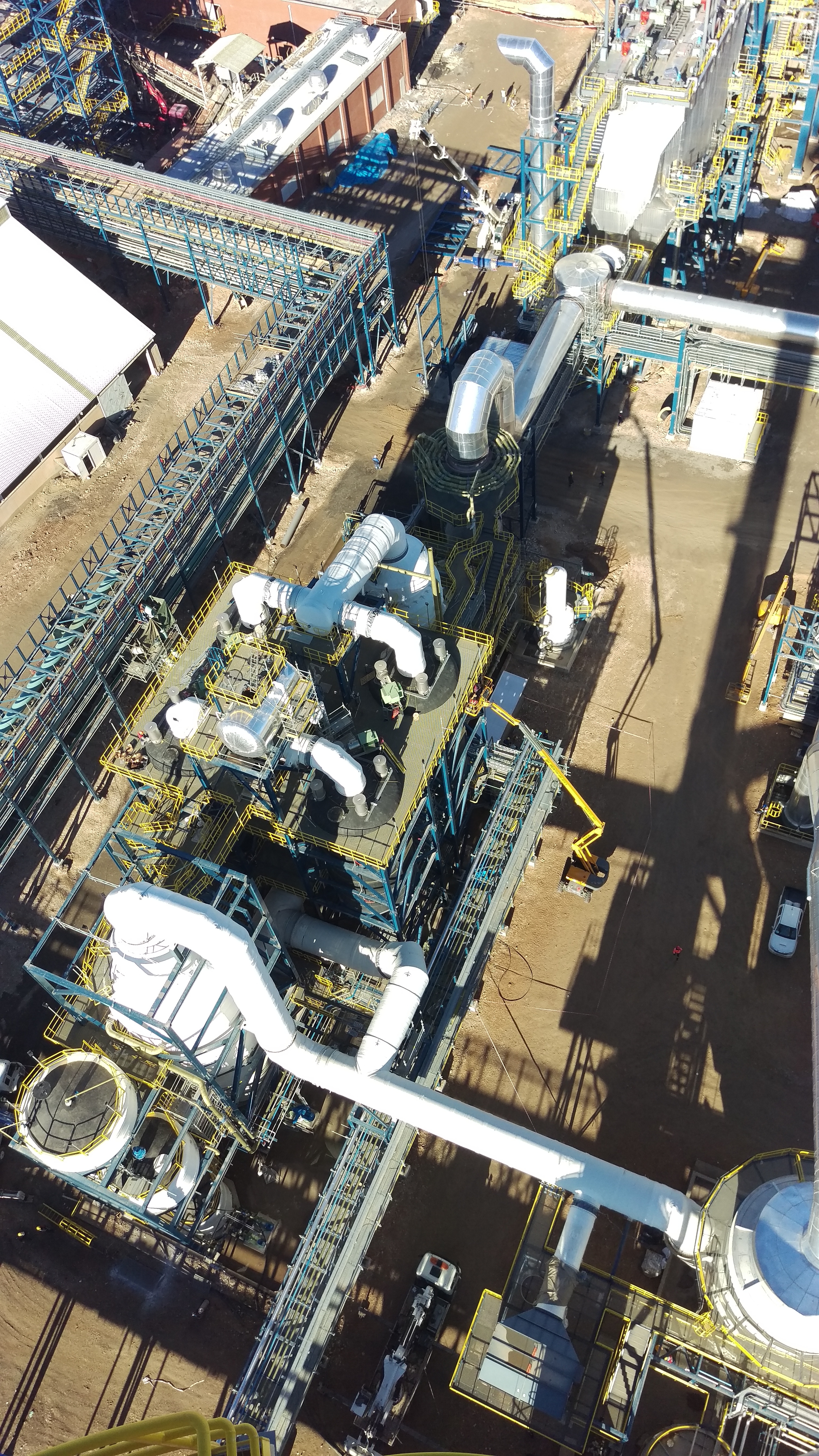

1 adet S355JR FILTER SUPPORT (Ø900 x 5025mm , Toplam Ağırlık: 3 ton/ad.) Fosforik Asit Tesisinde (PAP) kullanılmak üzere toplam ağırlığı 300 ton olan 13 farklı tip toplam 19 adet ekipman imal edilmiştir.
Genel Kapsam:

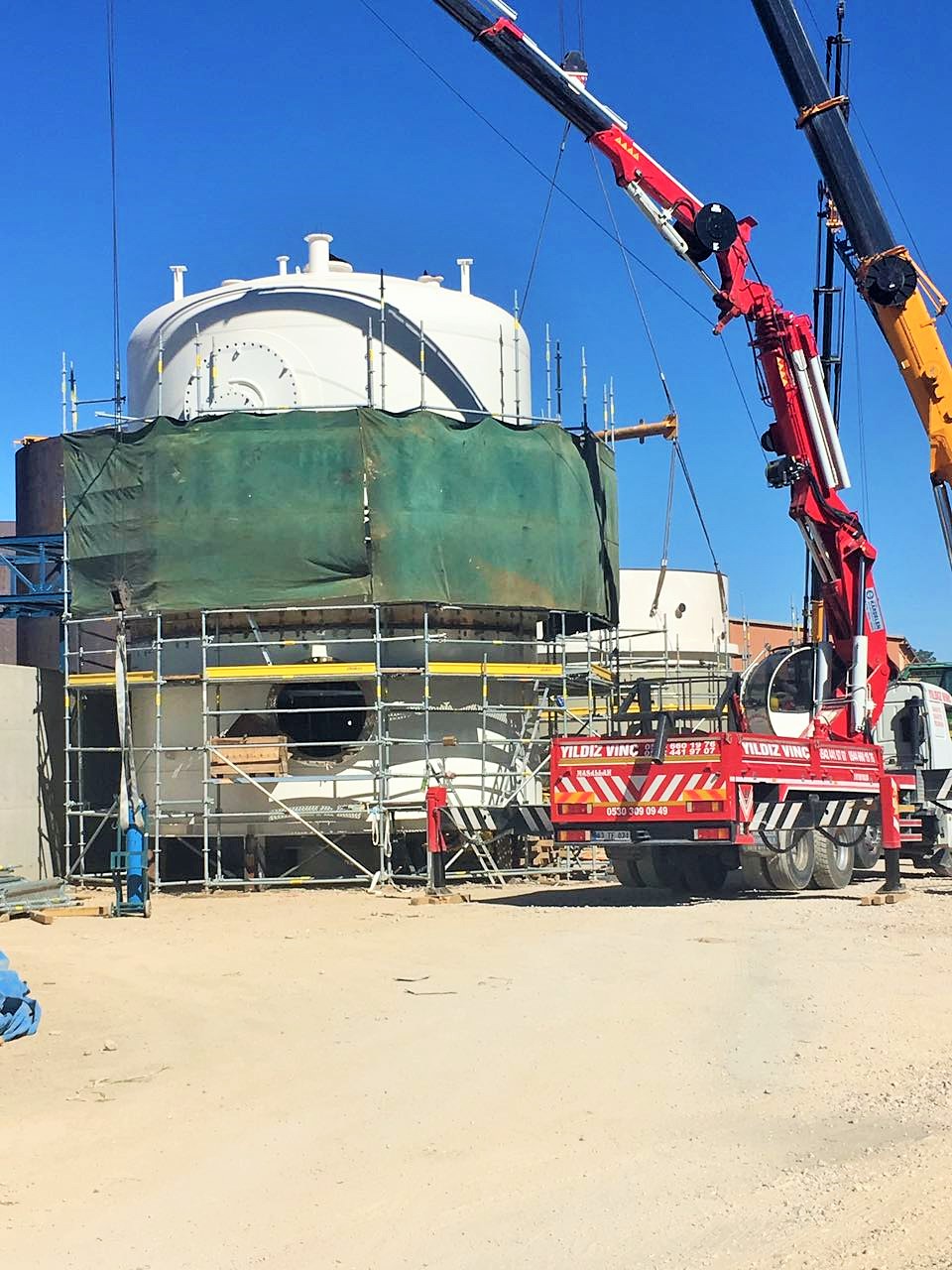

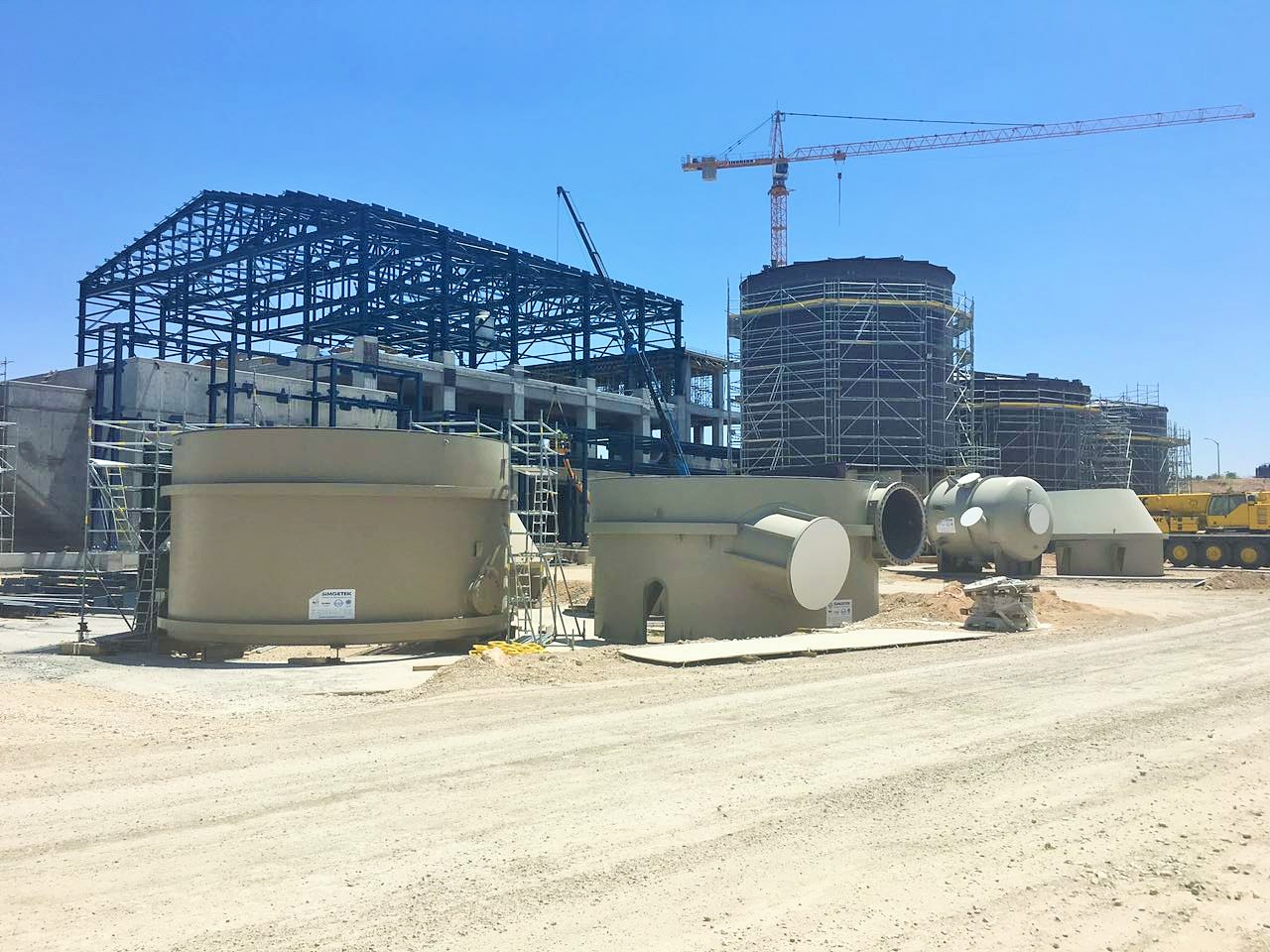

Dizayn hesaplarının yapılması (ASME Sec.VIII Div.1 veya API 650), detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri.
