Ekipman Bilgisi:
1 adet SS 321/P265GH COLD HEAT EXCHANGER Ø4866 x 24360mm, 1138 adet Ø76.1x2.9 L:13670mm 16Mo3 borulu - Toplam Ağırlık: 130 ton)
1 adet SS 321H INTERNAL HEAT EXCHANGER Ø6050 x 6021mm, 3634 adet Ø38x2 L:4445mm SS 321H borulu - Toplam Ağırlık: 43 ton)
1 adet SS 321/P265GH COLD RE-HEAT EXCHANGER Ø5662 x 23456mm, 4494 adet Ø42.4x2.6 L:14570mm SS 321 borulu - Toplam Ağırlık: 224 ton)
1 adet SS 316L CORD HEAT EXCHANGER (Ø4120 x 7934mm, 450 adet Ø114.3x2.3 L:2770mm SS 316L borulu - Toplam Ağırlık: 21 ton)
1 adet SS 321/16Mo3 INTERMEDIATE HEAT EXCHANGER (Ø3966 x 13615mm, 388 adet Ø114.3x2.3 L:4860mm 16Mo3 borulu - Toplam Ağırlık: 36 ton)
1 adet SS 321/SS 321H CONVERTER (Ø13924 x 28578mm - Toplam Ağırlık: 387 ton)1 adet SS 316L/S235JR DRYING TOWER (Ø7924 x 15548mm - Toplam Ağırlık: 66 ton)
1 adet SS 316L/S235JR FINAL ABSORBTION TOWER (Ø8814 x 22060mm - Toplam Ağırlık: 70 ton)
1 adet SS 316L/S235JR INTERMEDIATE ABSORBTION TOWER (Ø9814 x 25180mm - Toplam Ağırlık: 76 ton)
1 adet SS 310S/S235JR VENTURI (Ø3440 x 16581mm - Toplam Ağırlık: 20 ton)
1 adet Edmeston SX/S235JR HEROS PUMP TANK (Ø6570 x 4259mm - Toplam Ağırlık: 18 ton)
1 adet SS 316L/S235JR IAT PUMP TANK (Ø5670 x 3685mm - Toplam Ağırlık: 12 ton)
1 adet SS 316L/S235JR DILUTION PUMP TANK (Ø2366 x 2845mm - Toplam Ağırlık: 3 ton)
1 adet SS 316L/S235JR DT PUMP TANK (Ø5574 x 3685mm - Toplam Ağırlık: 13 ton)
1 adet SS 316L/S235JR FAT PUMP TANK (Ø5020 x 3685mm - Toplam Ağırlık: 11 ton)

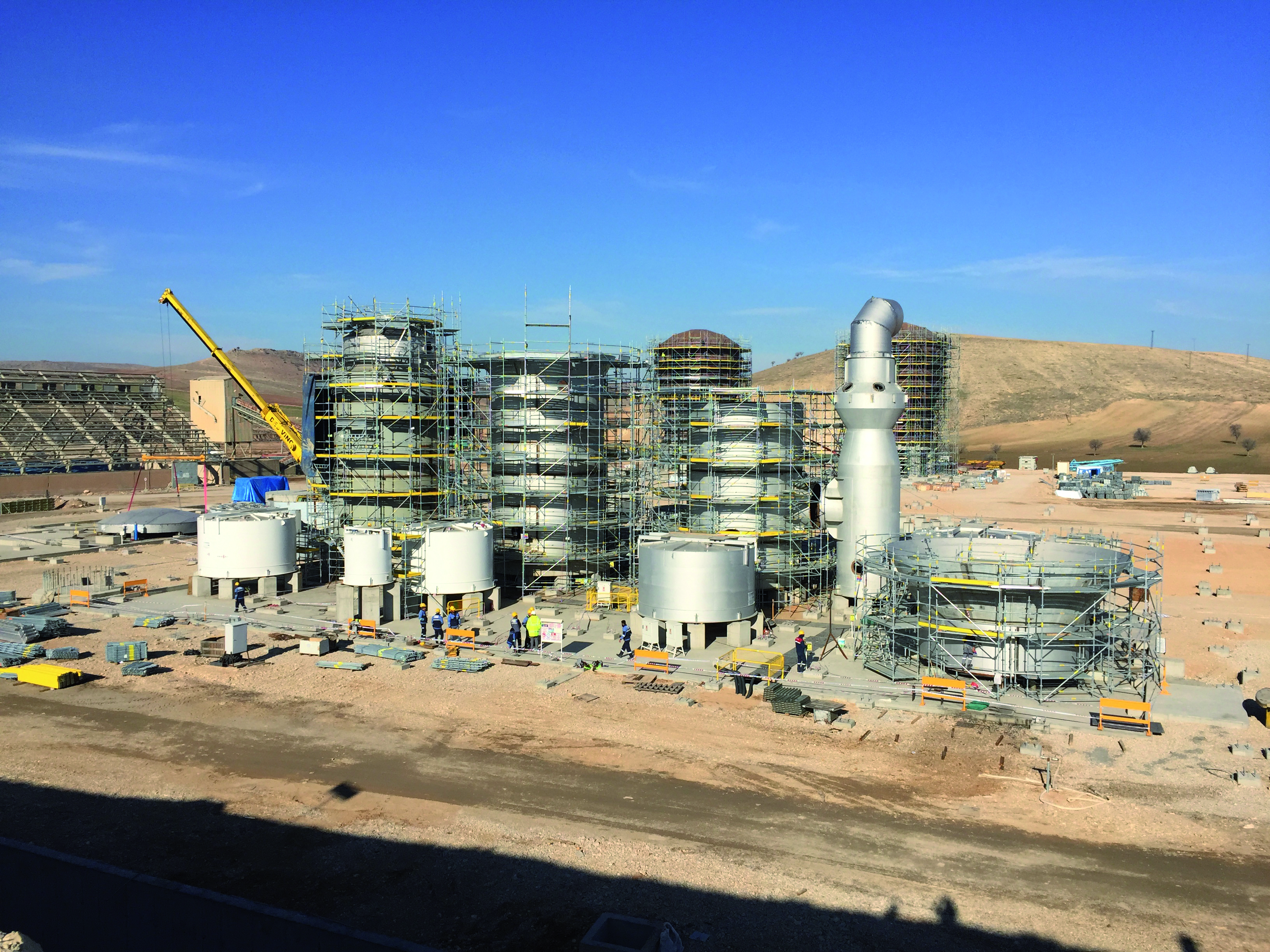

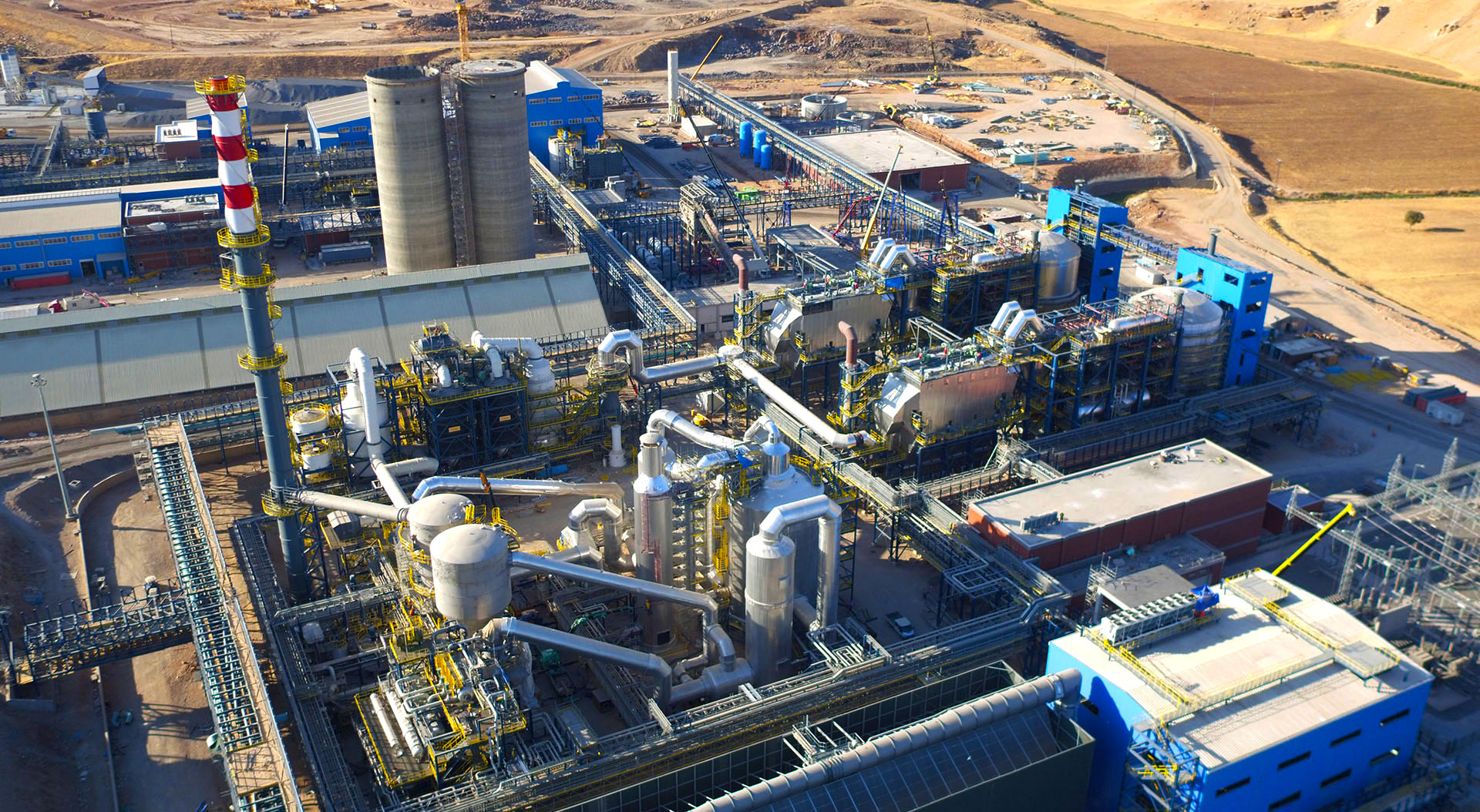

Sülfürik Asit Tesisinde (SAP) kullanılmak üzere toplam ağırlığı 1130 ton olan 15 farklı tip ekipman imal edilmiştir.
Genel Kapsam:

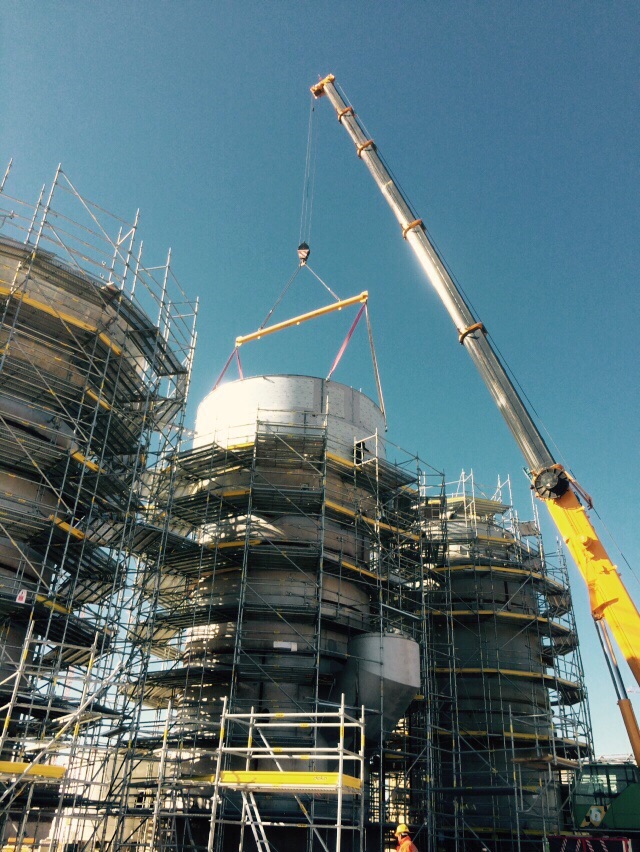

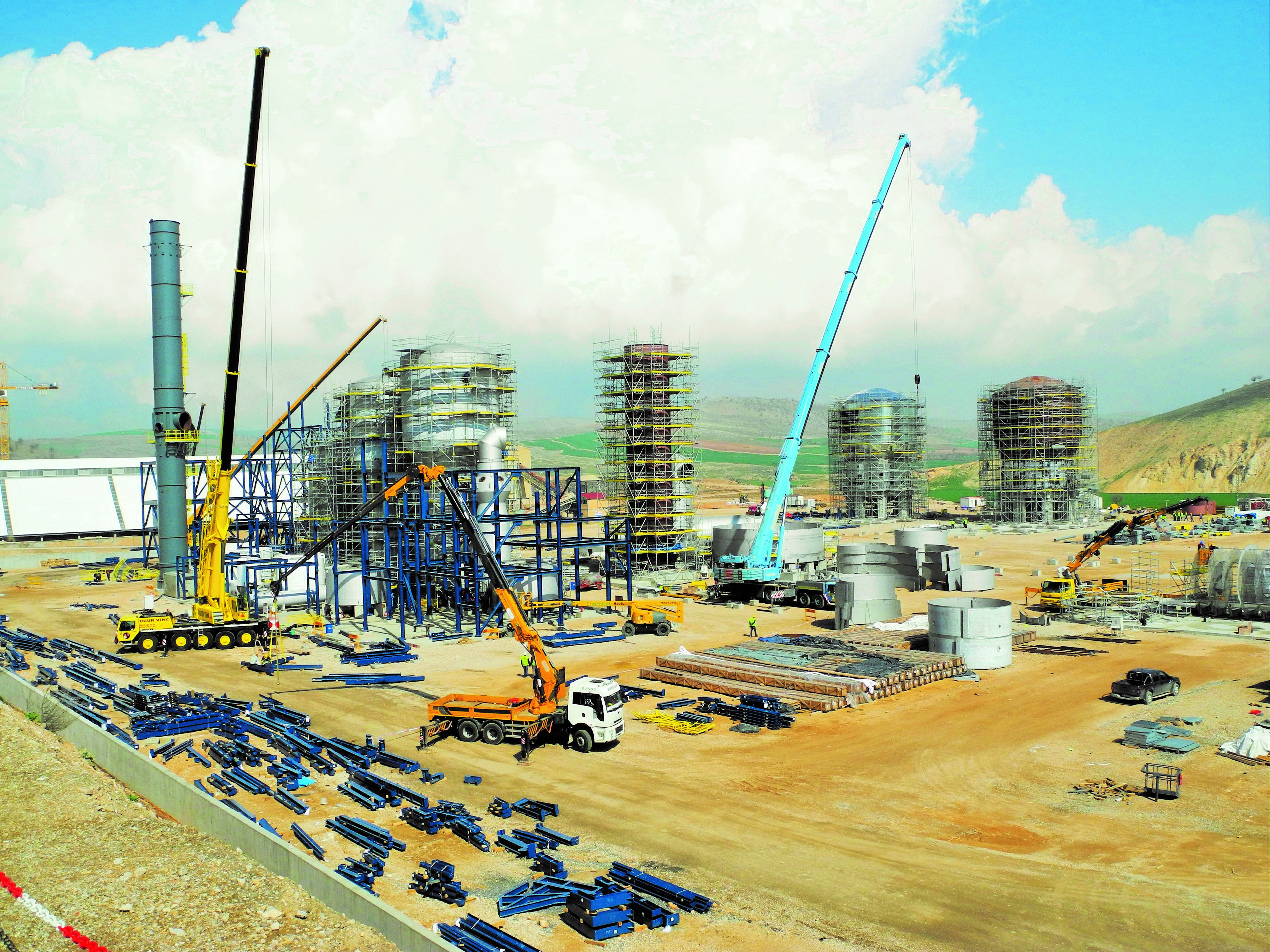

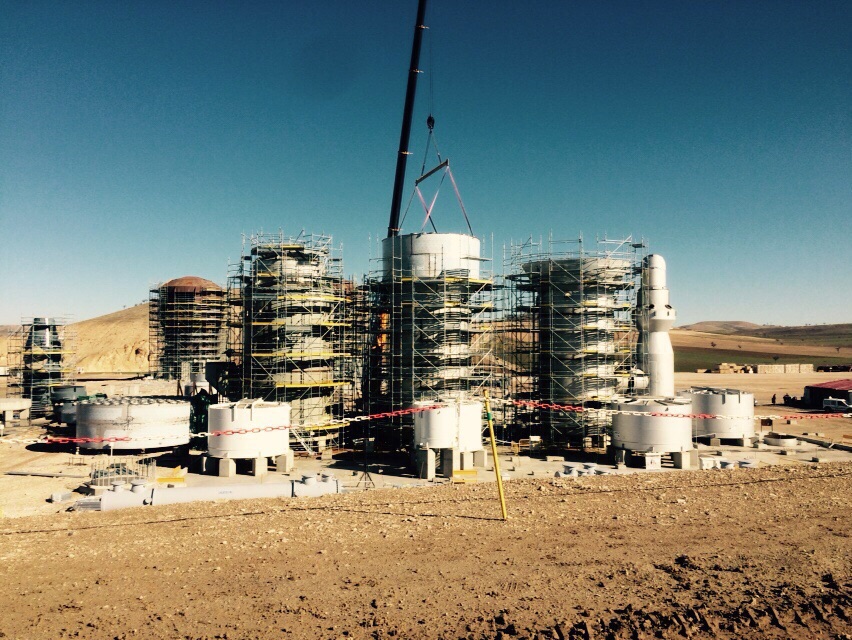

Detay mühendislik çalışmaları, imalata yönelik resimlerin hazırlanması, projeye ait bütün çelik malzemelerin temin edilmesi, imalat ve saha montajı ve saha testleri. Temin kapsamında yer alan eşanjörlerin tamamı, fabrikada tek parça imal edilerek sahaya nakledilmiştir.
